Dans l’industrie, la performance dépend moins de la puissance brute des machines que de la fluidité des échanges entre l’opérateur et ses outils. L’interface homme-machine (IHM) agit comme un pont technique, transformant des flux de données complexes en informations visuelles exploitables. Qu’il s’agisse d’un écran tactile ou d’un terminal spécialisé, l’IHM est le point de contact où l’intelligence humaine pilote la rigueur mécanique pour garantir une production stable.
Qu’est-ce qu’une interface homme-machine (IHM) concrètement ?
L’interface homme-machine, souvent abrégée en IHM ou HMI (Human-Machine Interface), est un dispositif permettant à un utilisateur de communiquer avec un système industriel, un logiciel ou une machine. Elle combine une partie matérielle, comme un écran ou des boutons, et une couche logicielle dédiée à l’interprétation des commandes.
Sa fonction principale consiste à traduire les signaux numériques issus des capteurs et des automates en éléments visuels clairs : graphiques, jauges, voyants ou alertes. En retour, elle permet à l’opérateur d’envoyer des instructions précises, telles que le lancement d’un cycle de production, le réglage d’une consigne de température ou l’arrêt d’urgence d’une ligne.
Les composants d’une solution IHM standard
Une IHM ne se résume pas à un moniteur. Pour fonctionner dans un environnement industriel, elle intègre plusieurs éléments distincts : le terminal opérateur, unité physique souvent durcie pour résister aux chocs, à l’humidité et à la poussière ; le logiciel de développement, qui permet aux ingénieurs de concevoir les interfaces graphiques et de définir les seuils d’alerte ; et enfin les protocoles de communication, qui assurent le dialogue avec les automates programmables industriels (API) via des réseaux comme l’Ethernet industriel, le Modbus ou le Profinet.
Les 4 fonctionnalités majeures pour l’efficacité opérationnelle
Une IHM moderne est un centre de décision situé au pied de la machine. Son efficacité repose sur quatre piliers fonctionnels qui transforment la gestion quotidienne des ateliers.
1. Visualisation et contrôle en temps réel
La fonction première est de fournir une vue d’ensemble instantanée de l’état du système. Grâce à des synoptiques graphiques, l’opérateur surveille les niveaux de cuve, la vitesse des moteurs ou la consommation énergétique. Le contrôle s’effectue directement via l’écran tactile, remplaçant les anciens pupitres couverts de commutateurs physiques et de voyants câblés.
2. Gestion des alarmes et sécurité
L’IHM prévient les pannes en centralisant les alarmes, en les hiérarchisant par priorité et en guidant l’opérateur vers la source du problème. Cette réactivité réduit les temps d’arrêt non planifiés. En cas d’anomalie, l’interface affiche des procédures de dépannage ou des rappels de sécurité, protégeant ainsi le personnel et le matériel.
3. Historisation et traçabilité des données
Pour répondre aux exigences de qualité, notamment dans l’agroalimentaire ou la pharmacie, l’IHM enregistre les événements et les variables de production. Cette fonction d’historisation permet de consulter l’évolution d’une température sur les dernières 24 heures ou d’identifier quel opérateur a modifié un paramètre spécifique. Cette traçabilité est la base de l’amélioration continue et de la conformité réglementaire.
4. Connectivité et intégration IT
Les interfaces actuelles ne sont plus isolées. Elles communiquent avec les systèmes de gestion supérieure, comme le MES ou l’ERP, pour échanger des ordres de fabrication ou des rapports de production. Cette convergence entre l’OT (Operational Technology) et l’IT (Information Technology) assure une synchronisation parfaite entre les besoins commerciaux et la réalité du terrain.

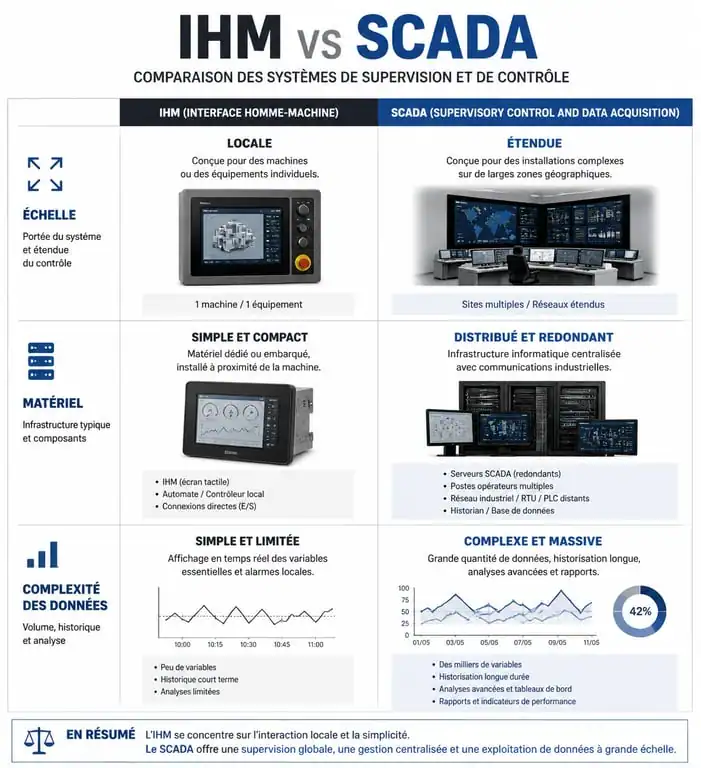

IHM vs SCADA : comprendre la différence pour bien choisir
Il est fréquent de confondre l’IHM avec le système SCADA (Supervisory Control And Data Acquisition). Bien qu’ils partagent des objectifs communs, leur échelle d’intervention diffère. Un responsable de site doit éviter de surdimensionner ou de sous-dimensionner son infrastructure de pilotage.
| Caractéristique | Interface Homme-Machine (IHM) | Système SCADA |
|---|---|---|
| Échelle | Locale (une machine ou une cellule) | Globale (usine entière, réseau) |
| Matériel | Pupitre tactile, terminal dédié | Serveurs, PC industriels, postes multiples |
| Données | Temps réel, stockage limité | Base de données massive, archivage long terme |
| Complexité | Simple, spécifique à une tâche | Élevée, gestion de multiples protocoles |
L’IHM est l’outil de proximité de l’opérateur, tandis que le SCADA est l’outil de supervision du gestionnaire de production. Une architecture robuste utilise souvent des IHM pour le pilotage local, lesquelles transmettent leurs informations vers un système SCADA centralisé.
L’ergonomie au service de la productivité : l’approche utilisateur
Une mauvaise conception d’interface entraîne des erreurs de manipulation coûteuses. L’ergonomie cognitive est donc centrale dans le développement des IHM. L’objectif est de réduire la charge mentale de l’opérateur en ne présentant que les informations nécessaires au bon moment.
L’organisation des éléments visuels doit être intuitive pour que l’utilisateur n’ait pas à chercher la commande d’arrêt ou le menu de réglage. Une structure épurée, respectant des codes couleurs standardisés (vert pour le fonctionnement, rouge pour l’arrêt, jaune pour l’alerte), permet de lire l’état de la machine en un seul coup d’œil. Cette fluidité visuelle évite l’encombrement informationnel qui sature l’attention et génère de la fatigue en fin de poste.
L’importance du design « Responsive » et tactile
Avec la généralisation des tablettes, les opérateurs attendent la même réactivité de leurs outils professionnels. Les IHM modernes adoptent le multi-touch et s’adaptent à différents formats d’écran. Cette mobilité permet à un technicien de maintenance de surveiller une machine depuis son terminal mobile tout en intervenant physiquement sur une autre partie de la ligne.
Comment choisir le bon terminal opérateur pour votre application ?
Le choix d’une IHM ne repose pas uniquement sur le prix ou la taille de l’écran. Plusieurs critères techniques garantissent la pérennité de l’investissement.
Robustesse et environnement
L’environnement industriel est exigeant. Si votre interface est installée dans une zone de nettoyage haute pression, un indice de protection (IP) élevé est indispensable (IP67 ou IP69K). Pour les zones à risque d’explosion, des certifications spécifiques (ATEX) sont requises. La technologie de la dalle tactile, capacitive ou résistive, doit être choisie selon que l’opérateur porte ou non des gants de protection épais.
Puissance de traitement et OS
La complexité des graphismes et le nombre de variables à gérer déterminent la puissance processeur nécessaire. On observe une tendance vers les OS ouverts, comme Linux ou Windows IoT, qui offrent une plus grande flexibilité pour installer des logiciels tiers ou des outils de diagnostic à distance. L’ouverture logicielle facilite également les mises à jour de sécurité, un point critique face à la montée des cybermenaces industrielles.
Capacités de communication
Assurez-vous que le terminal dispose des ports physiques nécessaires (RJ45, USB, RS232/485) et qu’il supporte nativement les protocoles de vos automates existants. Une IHM capable de parler plusieurs « langues » industrielles simultanément simplifie l’intégration dans des parcs machines hétérogènes, où cohabitent souvent différentes générations de matériel.
En investissant dans une interface homme-machine performante, les entreprises optimisent la réactivité de leurs équipes, sécurisent leurs processus et posent les bases de leur transition vers l’industrie 4.0.
