Automates programmables : le cycle de scan en millisecondes qui pilote l’industrie

Un automate programmable sert à piloter une machine, une ligne de production ou un procédé sans intervention humaine permanente. Il lit des informations issues de capteurs, applique un programme, puis commande des actionneurs comme des moteurs, des vannes, des vérins, des relais, des alarmes ou des voyants. C’est un élément central de l’automatisme industriel moderne.

On parle souvent d’API pour automate programmable industriel, ou de PLC pour programmable logic controller. Les deux termes désignent la même famille d’équipements, des contrôleurs robustes conçus pour fonctionner en temps réel dans des environnements où un ordinateur classique serait trop fragile, trop généraliste ou trop dépendant de son système d’exploitation.

Définition : à quoi sert vraiment un automate programmable ?

Un automate programmable est un contrôleur électronique spécialisé dans la commande de procédés. Sa mission consiste à transformer des informations de terrain en décisions fiables et répétables. Par exemple, si un capteur détecte qu’un niveau de liquide est trop bas, l’automate peut ouvrir une vanne, démarrer une pompe, surveiller le remplissage, puis arrêter l’action au bon seuil.

Historiquement, les API ont remplacé une partie des systèmes à relais, cames et câblages complexes. Leur avantage majeur est la programmabilité : modifier une séquence ne demande plus nécessairement de refaire toute l’armoire électrique. Il suffit souvent d’adapter le programme, sous réserve de respecter les règles de validation, de sécurité et de maintenance de l’installation.

API, PLC et contrôle industriel : une même logique

Le sigle API est surtout utilisé en français, tandis que PLC domine dans la littérature internationale. Dans les deux cas, l’équipement occupe une place centrale entre le terrain et la supervision. Les capteurs remontent des états ou des mesures, la CPU traite ces données, puis les sorties commandent les organes physiques. Cette relation entrées -> traitement -> sorties résume le cœur du contrôle industriel.

Cette architecture permet de piloter des chaînes de montage, des systèmes de manutention, des réactions de process, des ascenseurs, des feux de circulation, des installations d’eau ou d’énergie, et même certains équipements du quotidien comme des machines à laver. La différence se joue dans l’échelle, le niveau de criticité et la robustesse attendue.

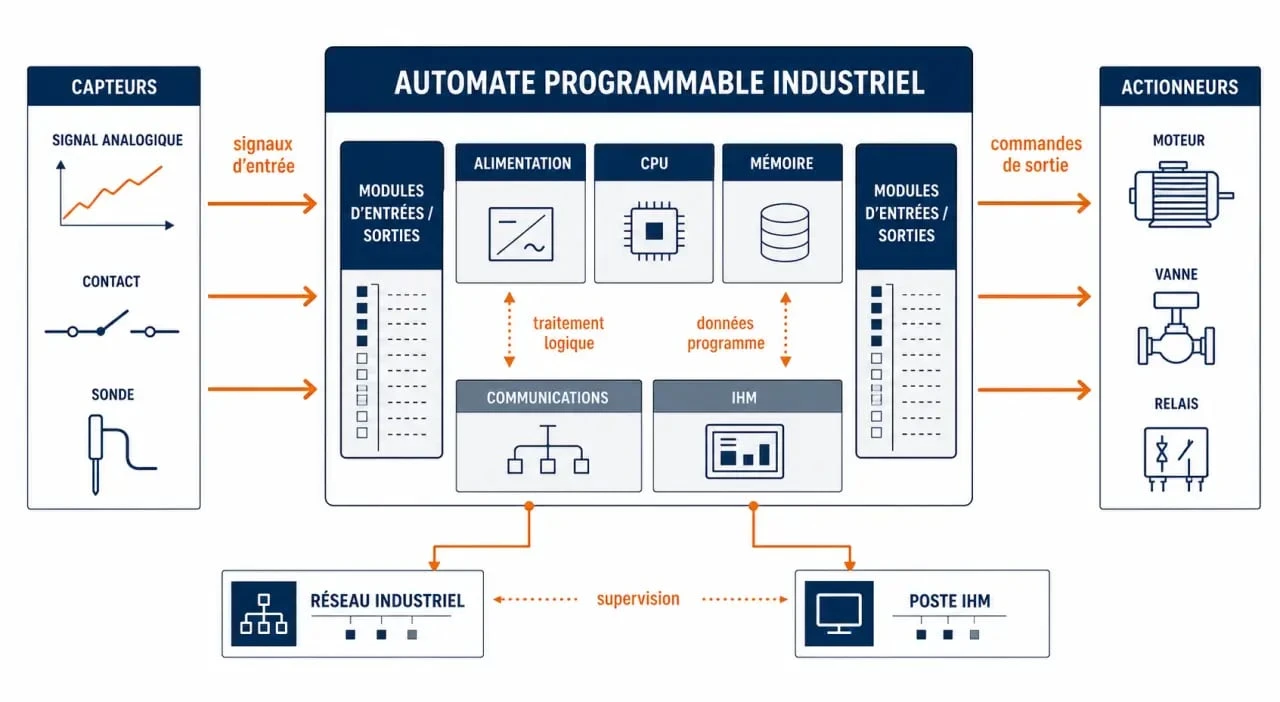

Les composants clés d’un API : du terrain à la décision

Un automate n’est pas seulement une boîte qui exécute un programme. C’est un ensemble modulaire dont chaque partie remplit un rôle précis. Cette modularité facilite l’évolution d’une installation : ajout de capteurs, extension de sorties, nouvelle communication réseau ou intégration d’un pupitre opérateur.

CPU, alimentation et mémoire

La CPU, ou unité centrale, exécute le programme utilisateur. Elle réalise aussi des diagnostics internes, gère la mémoire image des entrées et sorties, contrôle les communications et surveille le bon déroulement du cycle. L’alimentation peut être en AC ou en DC selon l’architecture choisie ; certaines électroniques internes exploitent notamment du 5VDC.

La mémoire conserve le programme, les variables, les états de fonctionnement et parfois des historiques utiles au diagnostic. Dans une logique industrielle, la fiabilité prime : une perte d’information ou une réaction tardive peut arrêter une production, détériorer un produit ou créer un risque opérateur.

Entrées, sorties et modules spécialisés

Les modules d’entrées/sorties numériques traitent des états simples : marche/arrêt, ouvert/fermé, présence/absence. Les modules analogiques mesurent ou pilotent des grandeurs continues : température, pression, débit, niveau, vitesse. À cela peuvent s’ajouter des modules métiers pour le comptage rapide, le positionnement, la pesée, la variation de vitesse ou la régulation.

Il est courant de prévoir une marge lors du dimensionnement. Une réserve de 20 % pour de futures extensions évite de saturer l’automate dès la première modification de ligne. Cette précaution réduit les coûts d’intervention et limite les arrêts lorsqu’un procédé évolue.

Communication, IHM et supervision

Les modules de communication relient l’automate aux réseaux industriels, aux variateurs, aux terminaux de maintenance ou aux logiciels de supervision. On rencontre notamment Modbus, Profibus, DeviceNet, LonWorks, Ethernet, RS232, RS-485, CANopen, Profinet, EtherCAT ou CC-Link. Le choix dépend du parc installé, des temps de réponse attendus, de la topologie réseau et des exigences de diagnostic.

L’IHM, ou interface homme-machine, rend l’installation lisible pour l’opérateur : états de marche, alarmes, consignes, tendances, boutons virtuels. La supervision se situe au-dessus, sur PC ou serveur, pour centraliser plusieurs machines, historiser des données, gérer des alarmes et parfois permettre la télégestion via modem-routeurs, VPN ou accès distant sécurisé.

Le cycle de scan : pourquoi quelques millisecondes comptent

Le fonctionnement d’un automate repose sur un cycle répétitif appelé scrutation ou cycle de scan. À chaque cycle, l’automate effectue généralement un diagnostic, acquiert les entrées, exécute le programme, puis met à jour les sorties. Ce mécanisme tourne en boucle, avec un temps de cycle de l’ordre de 1 à quelques dizaines de millisecondes selon la complexité du programme et les performances matérielles.

Cette rapidité donne au procédé une impression de réaction immédiate. Pourtant, tout est séquencé : l’automate ne voit pas le monde en continu absolu, il le photographie à intervalles très courts. Il faut donc bien concevoir les temporisations, les priorités, les interruptions éventuelles et les fonctions de sécurité.

Diagnostic, chien de garde et sûreté de fonctionnement

Le diagnostic interne vérifie que l’automate fonctionne correctement : alimentation, CPU, modules, mémoire, communication. Le chien de garde surveille que le programme ne dépasse pas un délai critique ou ne se bloque pas. Si une anomalie sérieuse apparaît, l’automate peut passer en défaut et placer les sorties dans un état défini.

On peut comparer l’automate à un pont entre deux rives qui ne parlent pas le même langage : d’un côté le monde physique, bruyant, électrique, parfois instable ; de l’autre la logique de décision, structurée et déterministe. Si ce pont est mal dimensionné, les vibrations du terrain deviennent des erreurs de commande. Le filtrage des signaux, le choix des seuils, l’isolation électrique, les temporisations anti-rebond et le diagnostic réseau ne sont donc pas des détails. Ce sont les garde-fous qui empêchent une information imparfaite de produire une action dangereuse ou coûteuse.

Langages IEC 61131-3 et programmation : choisir la bonne représentation

La programmation des automates s’appuie sur la norme IEC 61131-3, qui définit plusieurs langages adaptés à des manières différentes de raisonner. Le choix dépend du type de procédé, des habitudes de l’équipe maintenance, du niveau de complexité et de la nécessité de rendre le programme facilement relisible.

Le Ladder reste très courant car il parle aux automaticiens habitués aux schémas électriques. Le ST convient mieux aux calculs, aux boucles et aux traitements conditionnels avancés. Le SFC, proche du Grafcet, est particulièrement utile pour formaliser une machine en étapes successives : attente, prise pièce, déplacement, contrôle, évacuation, retour position.

Un bon programme n’est pas seulement un programme qui fonctionne. Il doit être maintenable, commenté, structuré, testable et compréhensible par une autre personne plusieurs mois plus tard. C’est crucial dans un atelier où l’intervention peut avoir lieu de nuit, sous contrainte de production, avec peu de temps pour interpréter une logique mal organisée.

API, softPLC, automate de sécurité : comment les différencier ?

Les automates programmables ne forment pas un bloc uniforme. Entre un API compact pour une petite machine, un PLC modulaire pour une ligne complète, un softPLC exécuté sur une plateforme informatique et un automate programmable de sécurité, les objectifs ne sont pas les mêmes.

Le softPLC peut être développé ou intégré dans des environnements utilisant des langages comme C/C++ ou Pascal, selon les solutions. Il apporte de la souplesse, mais il pose aussi des questions de déterminisme, de cybersécurité, de disponibilité système et de maintenance. À l’inverse, un automate matériel dédié est conçu pour résister aux contraintes électriques, thermiques et mécaniques d’un atelier.

L’automate programmable de sécurité, parfois appelé APS ou APIS, traite des fonctions qui ne doivent pas dépendre d’une simple logique de confort. Arrêt d’urgence, surveillance de protecteurs mobiles, barrières immatérielles ou zones robotisées exigent une architecture validée. Dans ces cas, la priorité n’est pas seulement de produire, mais de produire sans exposer les personnes et l’installation.

Pour choisir, il faut partir du terrain : nombre d’entrées/sorties, temps de cycle attendu, protocoles nécessaires, criticité sécurité, besoin d’IHM, télégestion, compétences internes et évolutions prévues. Un automate bien choisi ne se remarque presque pas au quotidien ; il devient visible surtout lorsqu’il a été sous-dimensionné, mal programmé ou mal intégré au reste du système.
